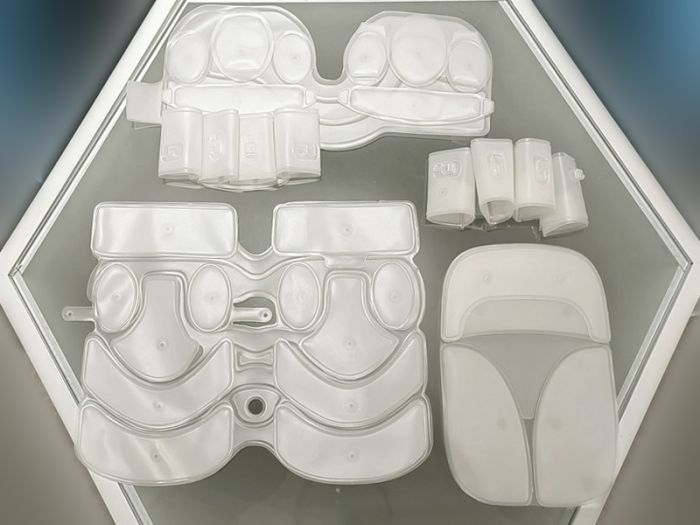

空气按摩器内囊气袋热合的自动化集成方案

针对空气按摩器内囊气袋热合的自动化集成需求，结合高频焊接技术与医疗级材料特性，提出以下解决方案：



一、核心设备选型

高周波热合机配置‌
推荐采用15KW高频输出设备（振荡管8T85RB），支持油压/汽压双模式加压，定盘尺寸可定制至400*600mm，满足TPU气袋的批量生产需求‌。

自动转盘系统‌
集成四工位转盘设计，实现上料-焊接-下料-质检的连续作业，单循环时间可压缩至8-12秒，效率较传统模式提升60%‌。



二、工艺参数优化

焊接参数组合‌

高频频率：27.12MHz
模具温度：80-100℃（TPU材料）
焊接压力：0.3-0.5MPa
保压时间：3-5秒

材料预处理‌
采用医用级TPU膜（邵氏硬度85A-95A），焊接前需进行等离子处理（功率300W，30秒）以提升熔接强度‌。



三、自动化集成方案

视觉定位系统‌
配备500万像素工业相机，实现气袋位置±0.1mm精度定位，兼容多规格模具快速切换‌。

质量检测模块‌
集成气密性测试仪（检测精度0.01ml/min）和拉力测试机（ASTM D1876标准），实现100%在线检测‌。



四、生产数据管理

MES系统对接‌
支持OPC UA协议，实时采集焊接温度、压力、时间等关键参数，生成SPC分析报告‌。

故障自诊断‌
内置5557美式火花保护系统，异常时自动停机并推送报警代码至中控屏‌。

注：实际部署时建议先进行小批量试产，重点验证转盘节拍与焊接质量的匹配性。医疗级产品需额外符合ISO 13485体系要求‌。
