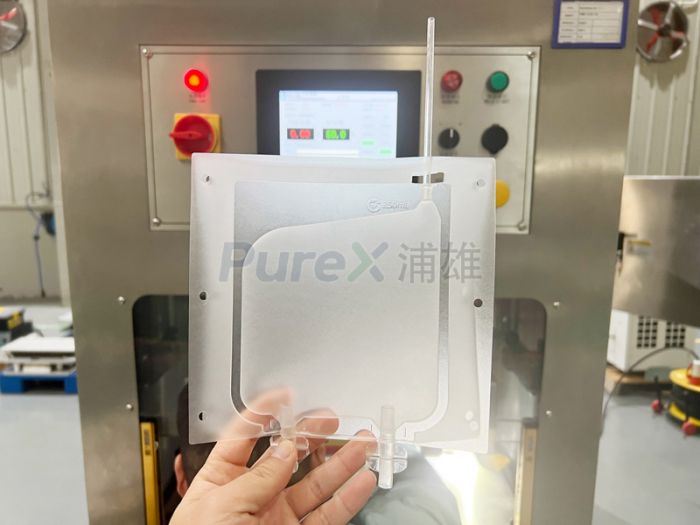

液袋焊接裁断一次成型
液袋焊接裁断一次成型是一种高效、精准的液袋制造工艺，通过自动化设备将焊接与裁断两个工序合并为一步完成，显著提升生产效率并保证产品质量。以下是该工艺的核心要点解析：
一、工艺原理
- 材料复合与定位
- 使用多层复合膜（如PE/PA/PE结构）作为液袋基材，通过放卷装置展开并精确对齐。
- 膜材通过张力控制系统保持平整，避免焊接时出现褶皱或偏移。
- 高频焊接与裁断同步
- 高频焊接：利用高频电磁场使膜材分子极化产生热量，在压力作用下熔合形成密封焊缝。焊接温度、压力和时间通过PLC精准控制，确保焊缝强度≥母材。
- 超声波裁断：在焊接完成瞬间，超声波换能器产生高频振动，通过刀模对膜材进行切割，同时熔化切口边缘实现密封，避免纤维脱落或漏液。
- 一体化成型
- 焊接与裁断动作由同一伺服电机驱动，通过同步带或齿轮传动实现精准配合，确保焊缝与裁断线完全重合，减少二次加工误差。
二、技术优势
- 效率提升
- 传统工艺需分步完成焊接和裁断，耗时约30-60秒/件；一次成型工艺可将时间缩短至5-10秒/件，效率提升5-10倍。
- 质量稳定
- 自动化控制消除人工操作误差，焊缝强度均匀性≥95%，裁断尺寸偏差≤±0.5mm。
- 密封性通过氦气检漏测试（泄漏率≤1×10⁻⁶ mbar·L/s），满足食品、医药级液袋要求。
- 成本优化
- 减少设备占地面积（约节省40%），降低能耗（单位产品能耗降低30%）。
- 废品率从传统工艺的3-5%降至0.5%以下，材料利用率提高至98%。
三、应用场景
医疗领域
- 生产输液袋、透析液袋，焊缝无毒无残留，通过USP Class VI生物相容性认证。
四、设备选型要点
- 高频焊接机
- 功率范围：5-20kW（根据膜材厚度选择），频率13.56MHz或27.12MHz。
- 同步裁断系统
- 功率：2000-4000W，频率20kHz或40kHz。
- 刀模：钛合金或硬质合金，刃口角度30°-45°，确保切割面光滑。
- 自动化控制系统
- 配备HMI触摸屏，支持多语言操作和工艺参数存储。
- 集成视觉检测系统，实时监测焊缝质量和裁断尺寸。
