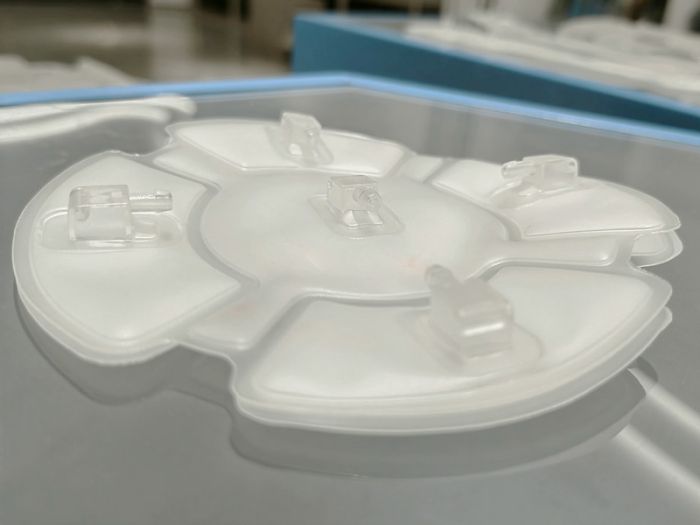

空气按摩器内囊气袋热合生产

针对空气按摩器内囊气袋的热合生产需求，结合医疗级TPU材料特性和高频焊接工艺，以下是关键解决方案：



一、设备选型与工艺匹配

高频热合机选择‌
推荐采用5000-15000W高频输出设备，配备7T85RB/3069RB振荡管，支持汽压/油压加压方式，可满足TPU气囊的熔接强度要求‌。

模具设计要点‌
需定制分体式模具，动模芯与定模腔配合间隙控制在0.02-0.05mm，模具表面需镀特氟龙防粘层，避免材料粘连‌。



二、材料处理与焊接参数

TPU膜预处理‌
使用邵氏硬度85A-95A的医用级TPU膜，焊接前需进行等离子处理（功率300W，30秒）提升表面能‌。

焊接工艺参数‌

高频焊接：27.12MHz频率，模具温度80-100℃，焊接时间3-5秒
超声波焊接：20kHz频率，振幅50-70μm，保压时间2-3秒‌

三、质量控制标准

气密性测试‌
需通过0.5MPa气压保压测试（保压时间≥30秒），泄漏率应＜5ml/min‌。

焊缝强度检测‌
剥离强度需≥8N/cm（ASTM D1876标准），建议采用双重焊接工艺提升抗压能力‌。



四、生产优化建议

火花防护措施‌
设备需配备5557美式火花保护系统，高频输出异常时自动切断电源‌。

自动化集成‌
可选用带自动转盘的高周波热合机，实现连续作业，效率提升40%以上‌。
