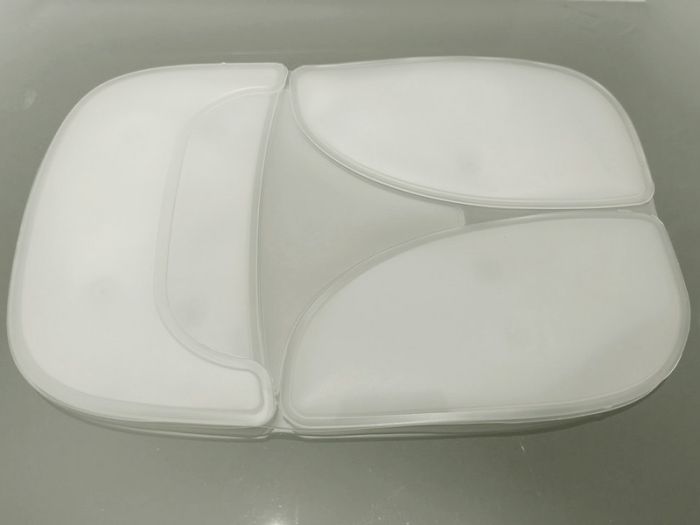

TPU按摩气囊的热合

针对TPU按摩气囊的热合工艺需求，结合高频焊接技术与医疗级材料特性，以下是关键解决方案：

一、材料选择与预处理
TPU膜选型‌
推荐使用邵氏硬度85A-95A的医用级TPU膜，其断裂伸长率可达400%-600%，回弹性接近100%，能承受10万次以上充放气循环‌。
表面处理‌
焊接前需进行等离子处理（功率300W，30秒）以提升表面能，确保焊接强度‌。

二、热合工艺参数

高频焊接‌

频率：27.12MHz
模具温度：80-100℃
焊接压力：0.3-0.5MPa
保压时间：3-5秒‌

超声波焊接‌
适用于小尺寸气囊，参数为20kHz频率，振幅50-70μm，保压时间2-3秒‌。



三、自动化集成方案
转盘式热合机‌
四工位转盘设计可实现连续作业，单循环时间8-12秒，效率提升60%‌。
质量检测‌
集成气密性测试仪（检测精度0.01ml/min）和拉力测试机（ASTM D1876标准），实现100%在线检测‌。

四、质量控制标准

气密性测试‌
需通过0.5MPa气压保压测试（保压时间≥30秒），泄漏率应＜5ml/min‌。

焊缝强度‌
剥离强度需≥8N/cm，建议采用双重焊接工艺提升抗压能力‌。

注：实际生产中建议先进行小批量试产，重点验证焊接强度与密封性的平衡关系。医疗级产品需额外验证生物相容性指标‌。
