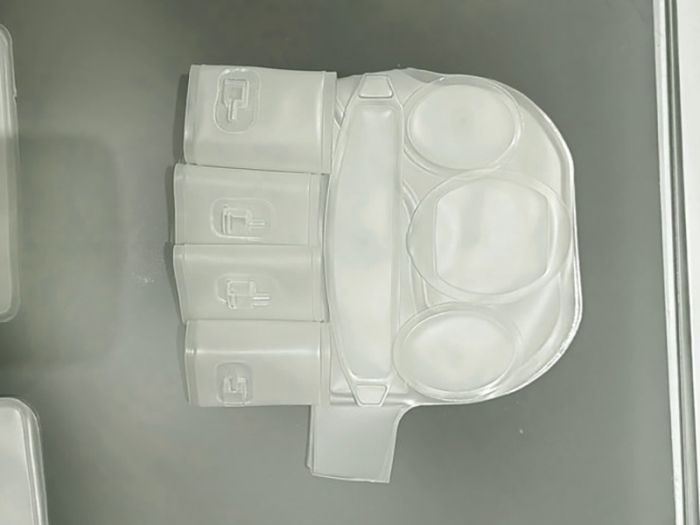

手部按摩仪气囊热合焊接

针对手部按摩仪TPU气囊的热合焊接工艺，结合医疗级材料特性和工业应用经验，以下是关键解决方案：

一、材料选择与预处理

医疗级TPU膜‌
推荐使用邵氏硬度85A-95A的医用TPU材料，其拉伸强度需≥40MPa，断裂伸长率≥500%，确保气囊在充放气循环中保持结构完整性‌。

表面处理‌
焊接前需用异丙醇清洁TPU膜表面，去除脱模剂残留，必要时进行等离子处理（功率300W，处理时间30秒）以提升表面能‌。



二、热合工艺参数

高频焊接‌
采用27.12MHz高频设备，电极压力0.3-0.5MPa，焊接时间3-5秒，可形成无气泡的连续焊缝‌。

超声波焊接‌
20kHz超声波焊接时，振幅建议控制在50-70μm，保压时间2-3秒，适用于厚度0.2-0.5mm的TPU膜‌。

温度控制‌
高频焊接时模具温度建议维持在80-100℃，防止TPU材料热降解‌。



三、质量控制标准

气密性测试‌
需通过0.5MPa气压保压测试（保压时间≥30秒），泄漏率应＜5ml/min‌。

剥离强度‌
焊缝剥离强度需≥8N/cm，测试方法参照ASTM D1876标准‌。



四、工艺优化建议

模具设计‌
建议采用分体式模具结构，动模芯与定模腔的配合间隙控制在0.02-0.05mm，避免材料挤出‌。

环保性‌
焊接过程中应尽量减少有害物质的产生和排放，采用环保材料和工艺‌。

注：实际生产中建议先进行DOE实验确定最佳工艺参数组合，重点考察焊接强度与密封性的平衡关系‌。
