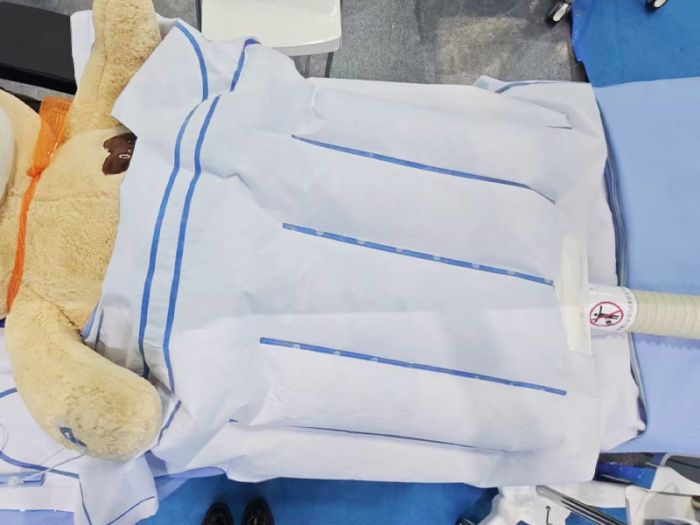

生产充气升温毯的热合工艺有哪些难点呢
生产充气升温毯的热合工艺存在以下难点，这些难点对最终产品的质量、性能和安全性都有重要影响：
一、材料特性带来的挑战
- 材料多样性适配
- 充气升温毯可能采用多种材料组合（如聚酯纤维+TPU涂层、聚氨酯薄膜+织物基层），不同材料的熔点、热膨胀系数差异大，需针对每种材料调整热合参数。
- 示例：TPU涂层熔点较低（约160-180℃），而聚酯纤维需更高温度（约200℃），需精确平衡以避免局部烧焦或粘合不足。
- 材料厚度与均匀性
- 材料厚度不均可能导致热合区域受热不均，出现局部过热或未熔合。
- 影响：厚度差异超过±10%时，热合强度可能下降30%以上。
二、热合工艺参数控制难点
- 温度-时间-压力的协同优化
- 热合温度、时间和压力需精确匹配，参数微小偏差可能导致缺陷。
- 难点：
- 温度过高：材料熔化、变形或产生孔洞；
- 温度过低：粘合强度不足，充气后漏气；
- 压力不均：热合线宽度不一致，影响密封性。
- 案例：某批次升温毯因压力不均，导致热合线宽度从3mm降至1.5mm，气密性测试失败率高达20%。
- 热合区域设计
- 充气腔室、管道连接处的热合线需兼顾强度和柔韧性，避免应力集中导致开裂。
- 设计要求：
- 热合线宽度≥2mm，且需呈波浪形或锯齿形以分散应力；
- 拐角处需增加圆角过渡，减少撕裂风险。
三、热合质量检测与控制
- 在线检测难度大
- 热合过程需实时监测温度、压力和热合线完整性，但现有技术（如红外测温、压力传感器）存在精度限制。
- 现状：部分工厂依赖人工抽检，漏检率可能达5%-10%。
- 缺陷隐蔽性
- 微小漏气或粘合不足在初期难以发现，需通过充气保压测试（如0.1MPa压力下保压24小时）才能暴露。
- 风险：未检出的缺陷可能导致手术中升温毯失效，威胁患者安全。
四、生产效率与成本的平衡
- 热合速度限制
- 为保证质量，热合速度通常限制在1-3m/min，过快易导致热合不充分。
- 影响：单条生产线日产能约500-800片，难以满足大规模需求。
- 废品率与成本
- 热合不良导致的废品率可达5%-15%，增加原材料和人工成本。
- 改进方向：引入AI视觉检测系统，可将废品率降至2%以下，但初期投资较高。
五、安全与合规性要求
- 生物相容性标准
- 热合过程中使用的粘合剂或热熔胶需符合ISO 10993生物相容性标准，避免有害物质释放。
- 挑战：部分胶粘剂在高温下可能分解产生有毒气体，需严格筛选材料。
- 灭菌兼容性
- 升温毯需经环氧乙烷或伽马射线灭菌，热合工艺需确保材料在灭菌后仍保持性能稳定。
- 问题：伽马射线可能导致材料老化，热合强度下降10%-20%。
六、解决方案与建议
- 工艺优化
- 采用分段式热合工艺，针对不同材料区域设置独立参数；
- 引入脉冲热合技术，通过短时高能量输入减少材料损伤。
- 设备升级
- 使用高精度热合机，配备实时温度和压力反馈系统；
- 集成AI视觉检测，实现热合质量100%在线监控。
- 材料创新
- 开发自粘合材料，减少对外部粘合剂的依赖；
- 采用共挤成型工艺，实现多层材料一次性热合。
- 标准化管理
- 建立热合工艺参数数据库，通过DOE实验优化参数组合；
- 制定严格的热合质量检验标准（如ASTM F2096气密性测试）。
生产充气升温毯的热合工艺需在材料特性、参数控制、质量检测、成本效率及安全合规等多方面寻求平衡。通过工艺优化、设备升级和材料创新，可显著提升热合质量和生产效率，降低废品率和安全风险。
