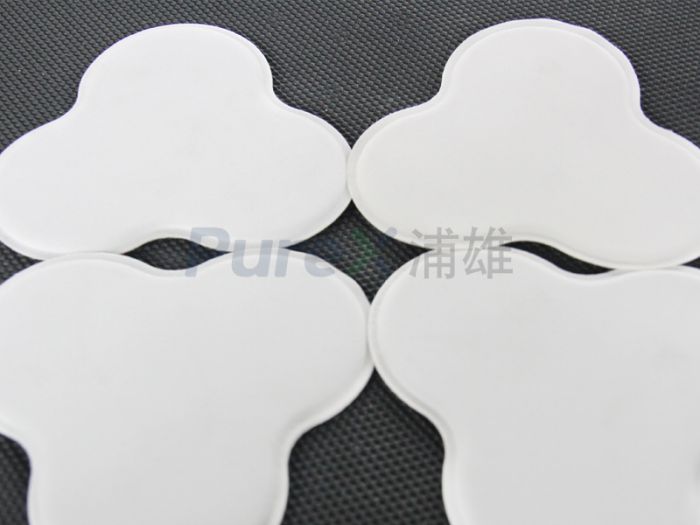

医用海绵敷料热合裁边操作要点
为确保医用海绵敷料热合裁边的质量与安全性，需在操作过程中严格把控以下细节，结合工艺原理与设备特性，形成标准化流程：
一、材料预处理
- 材料检查
- 外观检查：确认海绵无破损、杂质或污染，避免因材料缺陷导致热合失效。
- 尺寸校准：根据产品规格裁切海绵至预设尺寸，误差需控制在±0.5mm以内，确保后续热合定位精准。
- 湿度控制：海绵材料需保持干燥（含水率≤5%），避免水分在热合过程中汽化导致气泡或粘合不牢。
- 材料定位
- 使用定位模具或激光定位系统，将海绵固定在热合压板中央，防止偏移。
- 对于多层复合材料（如海绵+无纺布），需对齐各层边缘，误差≤1mm。
二、热合参数设定
- 温度优化
- 基础温度：根据材料类型设定初始温度（如PVC材料150-180℃，TPU材料120-150℃）。
- 梯度升温：对厚型海绵（≥5mm）采用分段升温，首段温度较低（如130℃）预热，再逐步升至目标温度，避免局部过热。
- 压力与时间
- 压力控制：根据海绵密度调整压力（如低密度海绵0.2-0.3MPa，高密度海绵0.4-0.5MPa），确保材料充分接触压板。
- 时间设定：热合时间通常为3-8秒，需通过试样测试确定最佳参数（如观察热合边缘熔融状态）。
- 动态监测
- 使用红外测温仪实时监测热合区域温度，避免温度波动超过±2℃。
- 记录每批次热合参数，建立工艺数据库，便于追溯与优化。
三、热合过程控制
- 首件检验
- 每批次生产前，制作3-5个试样进行剥离强度测试（标准≥15N/cm）和密封性测试（如浸水无渗漏）。
- 试样合格后方可批量生产。
- 热合节奏
- 连续生产时，每10分钟检查一次热合效果，避免设备过热导致参数漂移。
- 长时间停机后，需重新校准温度与压力。
- 异常处理
- 热合不牢：检查温度是否过低或压力不足，调整参数后重新热合。
- 边缘碳化：降低温度或缩短时间，清理压板表面残留物。
- 气泡产生：检查材料湿度或压板平整度，必要时更换材料或维修设备。
四、裁边与后处理
- 裁边工艺
- 工具选择：使用医用级裁切机，确保切口平整、无毛刺。
- 裁边精度：边缘公差≤0.3mm，避免残留碎屑污染敷料。
- 清洁与消毒
- 热合裁边后的敷料需立即进行超声波清洗，去除表面微粒。
- 采用环氧乙烷或辐照灭菌，确保无菌保证水平（SAL）达10⁻⁶。
- 成品检验
- 外观检查：无焦痕、裂纹或分层，边缘光滑。
- 性能测试：随机抽样进行吸液性（≥5g/g）、透气性（≥200g/m²·24h）和微生物屏障测试。
- 包装标识：标注批号、有效期、灭菌方式及“一次性使用”标识。
五、安全与维护
- 操作安全
- 操作人员需佩戴防烫手套与护目镜，避免接触高温压板。
- 设备运行时禁止触碰运动部件，维修前需断电并释放残余压力。
- 设备维护
- 每日清洁压板表面，去除残留物。
- 每月检查温控系统与压力传感器精度，校准误差≤1%。
- 每季度更换加热管与密封条，确保热合效率。
