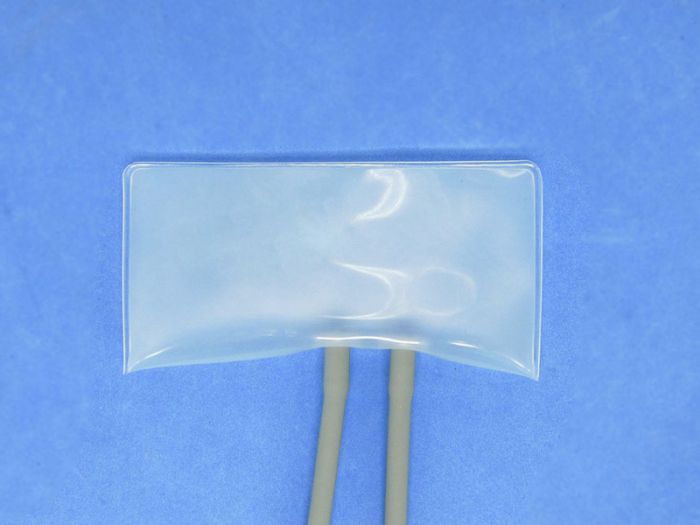

TPU血压计气囊焊接的质量检测

TPU血压计气囊焊接的质量检测是确保产品安全性和可靠性的关键环节，需结合TPU材料特性、焊接工艺及医疗器械标准制定全面检测方案。以下从检测项目、方法、标准及常见问题处理等方面展开分析：

---

一、核心检测项目与标准

1. 外观与尺寸检测

• 检测内容：焊缝表面平整度、颜色均匀性、宽度一致性、飞边残留等。
• 标准要求：
  • 焊缝宽度偏差≤±0.2mm（如设计宽度为3mm，实际需在2.8-3.2mm范围内）。
  • 飞边高度≤0.1mm，避免刺破气囊或影响装配。
  • 无烧焦、气泡、裂纹等缺陷（通过5倍放大镜目视检查）。
• 检测方法：
  • 使用游标卡尺测量焊缝宽度，影像测量仪检测飞边高度。
  • 目视检查需在标准光源（≥500lux）下进行，确保缺陷识别准确。

2. 密封性检测

• 检测内容：焊缝的微小泄漏、持续压力保持能力。
• 标准要求：
  • 充气至0.25MPa，保压3分钟，压力下降≤0.005MPa（ISO 80369-20标准）。
  • 沉水法检测：焊缝浸入水中1分钟，无连续气泡产生。
• 检测方法：
  • 充气加压法：适用于批量检测，使用高精度压力传感器（精度±0.1%FS）监测压力变化。
  • 氦质谱检漏法：针对高精度需求，可检测泄漏率≤1×10⁻⁸ Pa·m³/s。

3. 强度与耐久性检测

• 检测内容：焊缝的拉伸强度、爆破压力及疲劳寿命。
• 标准要求：
  • 焊缝剥离强度≥15N/15mm（参照ASTM D903标准）。
  • 爆破压力≥300mmHg（约40kPa），爆破位置应在气囊本体而非焊缝处。
  • 疲劳寿命≥10万次充放气循环（如1秒充气、3秒放气，总时长≥111小时）。
• 检测方法：
  • 使用拉力机进行剥离测试，速度50mm/min，记录断裂位置及载荷值。
  • 爆破测试采用液压或气压系统，逐步升压至爆破，记录压力-时间曲线。
  • 疲劳测试通过自动化设备模拟实际使用工况，监测焊缝是否开裂或漏气。
