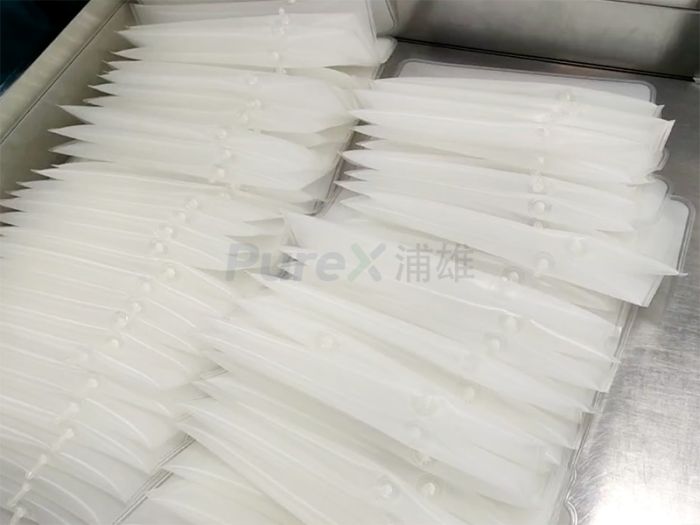

TPU血压计气囊焊接的质量管控
TPU血压计气囊焊接的质量管控需从材料、工艺、设备、检测等环节严格把控，以下为具体要求：
一、材料管理
- 材料选择与验收：TPU材料需符合医疗级标准，具有高弹性、低永久变形（≤15%）和良好耐老化性能。需验证材料的拉伸强度（≥17.64兆帕）和伸长率（≥700%），并检查其质量证明书及CE认证标识。
- 材料储存与处理：TPU材料应储存在干燥、通风的环境中，避免受潮或污染。焊接前需清洁材料表面，确保无杂质、油脂等污物，以保证焊接质量。
二、工艺控制
- 焊接参数设定：根据TPU材料的厚度和类型，精确设定焊接温度、压力和时间。例如，焊接温度可控制在180-200℃，压力0.2-0.3MPa，时间1-2秒，避免温度过高导致材料降解或压力不足导致虚焊。
- 焊接方式选择：常用的焊接方式包括热塑焊接、超声波焊接等。需根据具体应用和要求选择合适的焊接方式，并严格按照相关技术规范和操作指南进行操作。
三、设备管理
- 设备校准与维护：焊接设备需定期校准，确保温度、压力等参数的准确性。例如，热电偶需每6个月送检一次，设备需每日清洁，避免残留材料碳化后污染焊缝。
- 设备故障处理：建立设备故障应急预案，确保在设备出现故障时能够迅速响应，避免焊接中断导致气囊氧化或质量问题。
四、焊接过程监控
- 实时监控与调整：通过传感器实时监测焊接温度、压力、时间等参数，确保其在设定范围内。如发现参数异常，需立即调整设备或停止焊接，避免产生质量问题。
- 操作人员培训：焊接操作人员需具备相关技能和经验，并经过严格培训。需加强质量意识教育，提高责任心和一丝不苟的工作作风，确保焊接质量。
五、焊接后检测
- 外观检查：使用5倍放大镜对焊缝表面进行外观检查，确保无裂纹、气孔、夹渣、未焊透等缺陷。同时，检查焊缝的宽度、余高、焊趾等尺寸是否符合标准。
- 密封性测试：采用充气加压法（如充入0.2MPa压缩空气）或沉水法检测焊缝的密封性。如有泄漏，需重新焊接或修复，确保气囊在使用过程中不会漏气。
- 强度测试：通过拉力测试等方法验证焊缝的强度，确保其能够承受正常使用过程中的压力而不破裂。
六、持续改进与记录
- 质量记录与追溯：建立完整的焊接质量记录，包括材料批号、设备参数、操作人员、检测结果等信息。以便在出现问题时能够迅速追溯原因并采取改进措施。
- 持续改进机制：定期分析焊接过程中的质量问题，通过优化工艺参数、改进设备性能或加强人员培训等方式不断提升焊接质量。
