高周波热合机在液袋导管热合的应用

一、应用背景与需求

液袋（如输液袋、血袋、营养液袋）与导管的连接是医疗包装中的关键环节，需满足以下要求：

1. 密封性：防止液体泄漏或外界污染。
2. 耐压性：承受运输和储存中的压力。
3. 生物相容性：材料无毒、无刺激，符合医疗级标准。
4. 生产效率：适应大规模工业化生产。

传统热合方式（如热板焊接、超声波焊接）存在效率低、密封性差或材料适用性窄等问题，而高周波热合机凭借高频电磁场加热原理，成为液袋导管热合的理想选择。

---

二、高周波热合机的工作原理

1. 高频电磁场加热
   通过高频振荡器（通常27.12MHz）产生高频电磁场，使液袋导管连接处的塑料分子剧烈摩擦生热，实现快速熔接。
2. 压力辅助
   在加热的同时施加压力，确保材料紧密贴合，形成均匀焊缝。
3. 冷却定型
   焊接完成后迅速冷却，固定焊缝形状。

---

三、高周波热合机在液袋导管热合中的技术优势



优势	说明
高效节能	加热时间仅需1-2秒，能耗比传统热合降低50%以上。
焊接质量高	焊缝强度接近材料本体，表面光滑无飞边，密封性优异。
材料兼容性强	适用于PVC、TPU、PE等多种医用塑料，满足不同液袋材质需求。
无菌保障	无需胶水或溶剂，避免二次污染，符合医疗级无菌要求。
自动化程度高	可集成至自动化生产线，实现连续生产，提高效率。

---

四、液袋导管热合的关键工艺参数



参数	作用	典型值	调整要点
频率	决定加热深度和效率	27.12MHz	固定值，无需调整
功率	调节焊接温度	5-15kW	根据材料厚度和焊接速度调整
压力	确保材料紧密接触，提高焊接质量	0.2-0.8MPa	压力不足易导致分层
焊接时间	控制熔接深度和强度	1-3秒	时间过长易导致材料降解
模具设计	决定焊缝形状和密封性	根据产品定制	需与液袋和导管尺寸精确匹配

---

五、应用案例

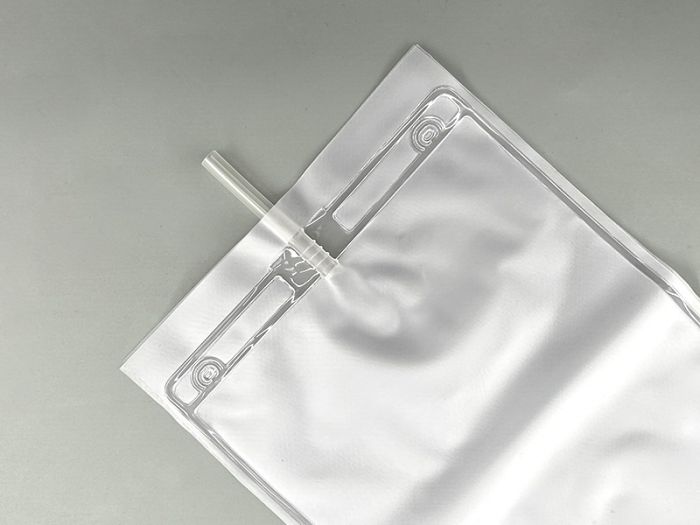

1. 输液袋与导管的连接

• 材料：PVC液袋 + TPU导管
• 工艺：
  • 液袋与导管接口处通过高周波热合机加热1.5秒，施加0.5MPa压力。
  • 焊缝强度达到材料本体的80%以上，通过泄漏测试（压力保持30秒无泄漏）。
• 优势：
  • 焊接速度提升30%，降低人工成本。
  • 焊缝光滑，减少对导管的损伤。

2. 血袋与采血管的连接

• 材料：多层复合膜（PET/AL/PE） + PVC采血管
• 工艺：
  • 高周波热合机分两步焊接：
    1. 初步焊接：低功率（5kW）加热1秒，固定位置。
    2. 最终焊接：高功率（12kW）加热2秒，形成高强度焊缝。
• 优势：
  • 避免多层复合膜分层，确保血袋的阻隔性。
  • 焊缝通过生物相容性测试，无溶出物。
